Трансформатор однофазный ОС-4,0

Трансформатор однофазный ОС-4,0: для чего он нужен и где используется?

Трансформатор однофазный ОС-4,0 (сухой, без защитного корпуса, мощностью 4,0 кВА) предназначен для обеспечения необходимым напряжением питания устройств сигнализации, централизации и блокировки на железных дорогах, цепях управления, в осветительных системах и т. д. Он используется для преобразования переменного напряжения сети одного номинального значения в  напряжение другого (повышенного или пониженного) номинального значения.

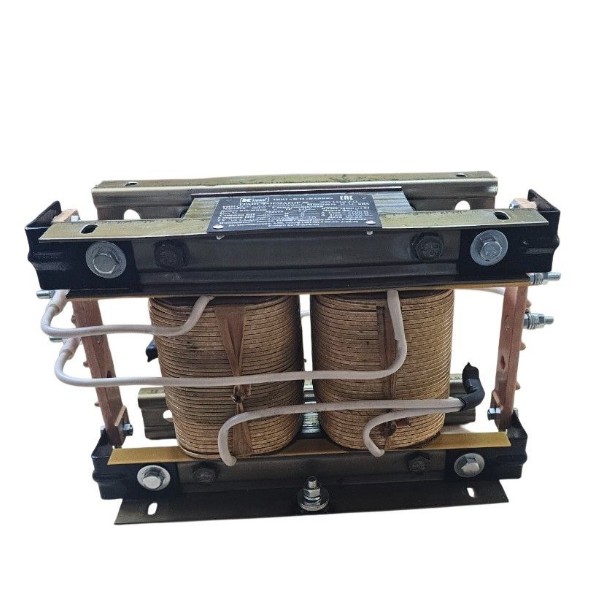

Магнитопровод трансформатора ОС-4,0 имеет шихтованную конструкцию. Он собран из ферромагнитных пластин, изолированных друг от друга. Такая конструкция предназначена для уменьшения вихревых токов, наводимых в сердечнике переменным магнитным потоком, и снижения потерь энергии в трансформаторе. Она обеспечивает большую жесткость магнитопровода, требует меньшего количества крепежных деталей и  надежна в эксплуатации.

Характеристики типового понижающего трансформатора ОС-4,0 приведены в таблице ниже. Возможно изготовление повышающего трансформатора, а также трансформатора ОС  с нестандартным значением напряжений по вашему техническому заданию.

Нагревостойкость изоляции трансформатора ОС – класса F. Это позволяет обмоткам трансформатора длительно выдерживать температуру до +155°C, обеспечивая высокий запас надежности и долгий срок службы.

Трансформатор однофазный ОС-4,0 может выпускаться в климатическом исполнении: У2, У3, УХЛ2, УХЛ3 по ГОСТ 15150. Это означает, что трансформатор ОС адаптирован к работе в умеренных и холодных климатических условиях. При этом температурный диапазон работы трансформатора составляет от -45°С (-60°С) до +40°С. Оборудование устойчиво к морозам и может работать в неотапливаемых помещениях. Трансформатор предназначен для эксплуатации в закрытых  помещениях с естественной вентиляцией, без искусственного регулирования климатических условий. Трансформатор ОС-4,0 устанавливается на горизонтальную площадку.

Трансформатор предназначен для установки на высоте над уровнем моря до 1000 м. Для определения возможности установки трансформатора на большей высоте требуется проведение специальных расчетов.

Запрещённые условия эксплуатации трансформатора ОС:

• Во взрывоопасных средах(помещениях с горючими газами или аэрозолями).
• В средах, насыщенных токопроводящей пылью.
• В агрессивных средах, содержащих едкие пары и газы (кислоты, щелочи, хлор, аммиак), которые разрушают металл и изоляцию.

Таким образом, трансформатор ОС— это профессиональное решение для стабильного электроснабжения в стандартных промышленных условиях. Соблюдение указанных требований — залог его многолетней безотказной работы.

Нужна консультация по подбору однофазного трансформатора ОС для ваших условий?
Специалисты завода «КаВик» готовы помочь вам выбрать модель ОС с оптимальными параметрами для вашего проекта.
