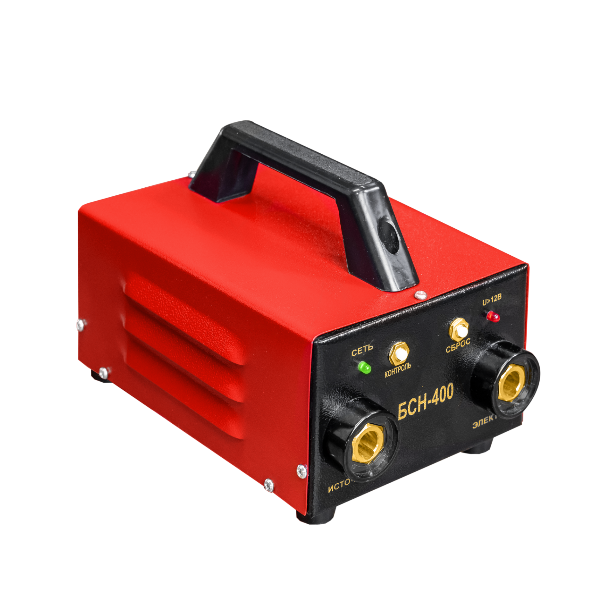

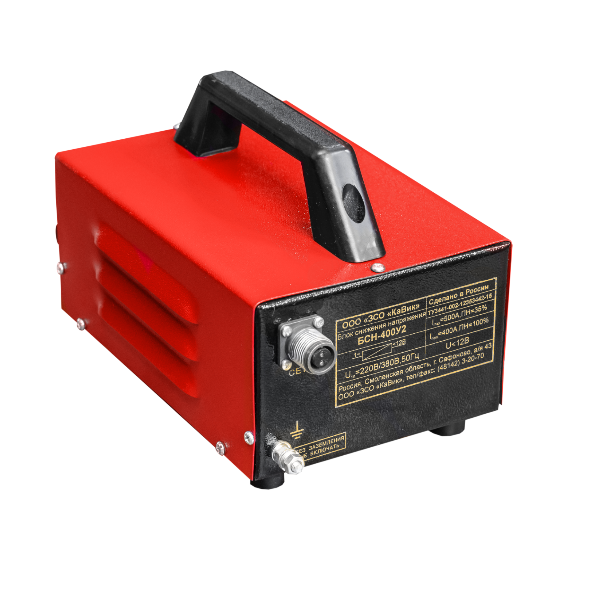

Блок снижения напряжения БСН-400У2

Блок снижения напряжения БСН-400У2 используется для повышения электробезопасности сварочных работ. Используется при сварке в условиях повышенной опасности и особо опасных условиях эксплуатации: в замкнутых и стесненных условиях- при проведении электросварочных работ внутри металлических емкостей, в колодцах, туннелях, на понтонах, в котлах, в отсеках судов и т.п. Блок предназначен для эксплуатации совместно со сварочными трансформаторами, имеющими напряжение холостого хода не более 80В и номинальным током до 500А или со сварочными выпрямителями с напряжением холостого хода не более 100В и номинальным током до 500 А.

Основные технические характеристики блока снижения напряжения БСН-400У2

Группа условий эксплуатации по механическим воздействиям – М24 по ГОСТ 17516.1.

Назначение и функциональные особенности блока снижения напряжения БСН-400У2:

Блок является вспомогательным средством защиты от поражения сварщика напряжением холостого хода в процессе замены электрода , при этом блок не может быть использован в качестве единственного средства защиты.

Блок снижения напряжения БСН-400У2 функционирует лишь в паузах между сварками, а так же – через время (не более 1 с) выдержки полного напряжения холостого хода после обрыва дуги за счет размыкания силовой цепи блока и наличия дежурного напряжения на электрододержателе.

Блок обеспечивает:

• замыкание силовой цепи блока, при замыкании сварочной цепи активным сопротивлением, верхнее значение которого находится в диапазоне от 200 Ом до 400 Ом;
• замкнутое состояние силовой цепи блока при протекании в сварочной цепи (в дуговом промежутке) сварочного тока, значение которого находится в диапазоне 50 – 500А ;
• замкнутое состояние силовой цепи блока в течение времени выдержки не более 1 с после прекращения протекания сварочного тока в ней;
• размыкание силовой цепи после отработки времени выдержки (не более 1 с) с появлением дежурного напряжения на электрододержателе до величины (8,5 – 12)В;
• поддержание дежурного (сниженного) напряжения на электрододержателе при сопротивлении в сварочной цепи (дугового промежутка) более 400 Ом;
• сниженное напряжение на электрододержателе в случае выхода из строя любого элемента схемы;
• срабатывание защиты при неправильном подключении;
• срабатывание резервной защиты с выдержкой времени (1,24 – 1,45)с при выходе из строя элементов схемы блока.

Условия эксплуатации блоков снижения напряжения

Блок снижения напряжения БСН-400У2 предназначен для работы в закрытых помещениях с естественной вентиляцией. Блок обеспечивает стабильную работу при следующих условиях:

• Температурный диапазон: от -45°С до +40°С;
• Относительная влажность: до 75% (при температуре +15°С)

Запрещается эксплуатация БСН-400У2 в следующих условиях:

• В запыленных помещениях с высокой концентрацией токопроводящей или горючей пыли;
• Во взрывоопасных средах (зоны классов В-I, В-Iа, В-II по ПУЭ);
• В помещениях с агрессивными парами и газами, вызывающими коррозию металлов и разрушение изоляции.
